.NET MVC CORE开源工作流平台,可视化流程设计器
步骤设置-连线分支条件

在连线上双击即可弹出连线条件设置:


数据条件:即用表单数据作为判断条件。

组织架构:根据发起者或发送者所在组织架构关系判断条件。

方法或sql:根据方法或sql查询判断条件。

    [sql]开头的表示sql(sql查询有数据返回表示条件成立),否则为方法(方法填写 命名空间.类名.方法名,参数会自动传递。方法返回类型为bool的true或数字1或字符串"true"、"1"时条件满足,返回其他值条件不满足。)。

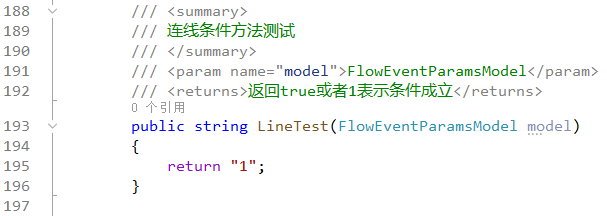

    方法示例:


条件标签:在连线上显示的条件标签文字,如果标签过长可以在标签中输入\n换行显示。

连线类型:设置连线类型。

判断方式:指数据条件和组织架构和方法或sql三个tab的判断方式,并且-三个标签中的条件都满足才算条件满足,或者-三个标签中只要其中一个标签条件满足则条件满足。

设置了分支条件则需要在分支连线的起始步骤--策略中设置流转类型为根据条件判断才会生效:


    根据条件判断 - 无后续步骤提示:即如果所有条件都不满足没有找到要提交的步骤时给出提交,任务不提交。

    根据条件判断 - 无后续步骤完成:即如果所有条件都不满足没有找到要提交的步骤时直接完成流程。
